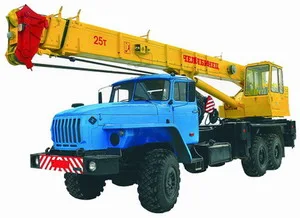

Челябинец КС-45721-08
Технические характеристики
| Характеристика | Значение |
|---|---|
| Подъём | |
| Макс. грузоподъёмность | 25 т |
| Грузовой момент | 75 т·м |
| Макс. вылет | 18 м |
| Макс. высота подъёма крюка | 28,25 м |
| Высота подъёма с гуськом | 25 м |
| Стрела | |
| Длина основной стрелы | 9,7–21,7 м |
| Длина гуська | 7 м |
| Скорости | |
| Скорость подъёма груза | 7,5–10 м/мин |
| Скорость посадки | 0,25–0,34 м/мин |
| Частота вращения | 0,15–1 об/мин |
| Скорость передвижения | 60 км/ч |
| Шасси и двигатель | |
| Базовое шасси | Урал-4320 |
| Колёсная формула | 6×6 |
| Двигатель | ЯМЗ -236HE2 |
| Мощность | 169 кВт |
| Габариты и масса | |
| Длина | 12 000 мм |
| Ширина | 2 500 мм |
| Высота | 3 620 мм |
| Полная масса крана | 21,7 т |
| Нагрузка на передние колёса | 6,4 т |
| Нагрузка на колёса тележки | 15,3 т |
О модели
Привод крановой установки гидравлический от аксиально-поршневого гидронасоса, приводится в действие от коробки отбора мощности.
Стрела 3-х секционная телескопическая, секции выполнены из двух металлоконструкций гнутого профиля, что обеспечивает меньшую массу стрелы и увеличивает устойчивость крана. За счет большей гибкости снижается уровень динамической нагруженности нижней рамы и выносных опор, происходит равномерное распределение напряжений по всей длине стрелы. Усилено основание корневой секции.
Лебедка с планетарным редуктором: более компактная и легкая, с большим диапазоном скоростей и повышенным ресурсом.
Многоступенчатая система очистки жидкости и полости гидросистемы: фильтры гидравлической системы позволяют надежно очищать рабочую жидкость и агрегаты от загрязнений и мелких частиц, попадающих в систему, легкость в обслуживании.
Безопасность обеспечивается микропроцессорным ограничителем грузоподъемности, который защищает от перегрузки и опрокидывания, повреждений при работе в стесненных условиях, опасного напряжения в зоне ЛЭП. Телеметрическая память \"черный ящик\" фиксирует рабочие параметры и степень нагрузки крана в течение всего срока эксплуатации. Легкое снятие информации с регистратора параметров с помощью флеш-карты.
