Галичанин КC-45719-1 «Галичанин»
Технические характеристики
| Характеристика | Значение |
|---|---|
| Подъём | |
| Макс. грузоподъёмность | 20 т |
| Грузовой момент | 64 т·м |
| Макс. высота подъёма крюка | 21,9 м |
| Стрела | |
| Длина основной стрелы | 9,7–21,7 м |
| Скорости | |
| Скорость подъёма груза | до 12 м/мин |
| Скорость подъёма пустого крюка | до 24 м/мин |
| Скорость посадки | до 0,3 м/мин |
| Частота вращения | 0,15–1,4 об/мин |
| Скорость передвижения | до 80 км/ч |
| Шасси и двигатель | |
| Базовое шасси | КамАЗ-53215 |
| Колёсная формула | 6×4 |
| Двигатель | дизельный КамАЗ-740 |
| Мощность | 240 кВт |
| Габариты и масса | |
| Длина | 12 000 мм |
| Ширина | 2 500 мм |
| Высота | 3 600 мм |
| Полная масса крана | 20,5 т |
О модели

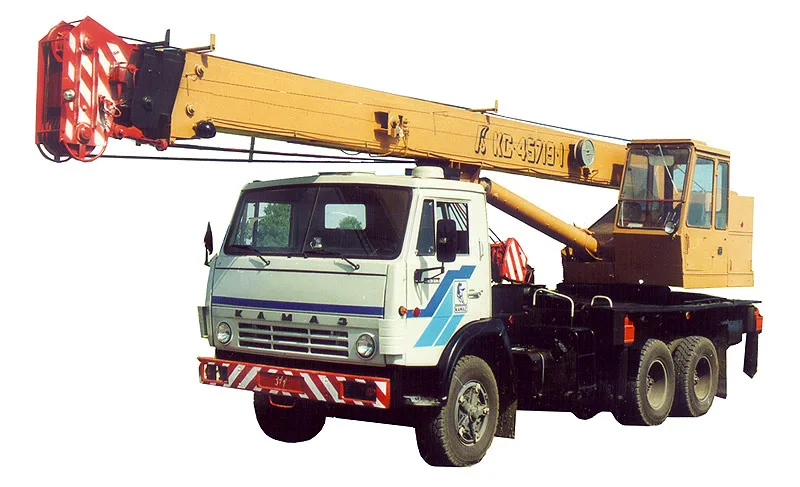

Кран автомобильный КС-45719-1 грузоподъемностью 20 тонн на шасси автомобиля КамАЗ-53215 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Кран прост в управлении и обслуживании, надежен в работе.
Привод крановой установки гидравлический от двух аксиально-поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле. Отбор мощности производится от двигателя шасси через коробку передач. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Возможно совмещение рабочих операций. Кран оборудован гидроопорами с выдвижными опорными балками. Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне регулирования скоростей рабочих операций.

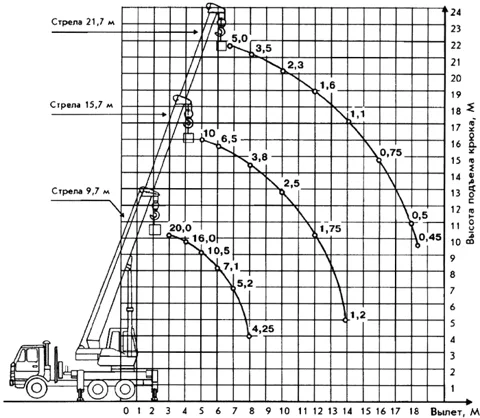

Трехсекционная телескопическая стрела длиной 9,7 - 21,7 м обеспечивает крану компактность и маневренность при переездах, обширную зону и большую высоту подъема груза при работе.
Кроме увеличенного опорного контура, отличительной особенностью данной модели крана, которая выделяет ее из ряда аналогичных моделей грузоподъемностью 16 - 20 т с трехсекционными стрелами 9,7 - 21,7 м, является конструкция стрелы. Система телескопирования стрелы включает в себя не один, а два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования стрелы с грузом на крюке позволяет крану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста. Ограничитель нагрузки может работать в режиме координатной защиты крана и имеет встроенный прибор фиксации характеристик \"черный ящик\", и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
