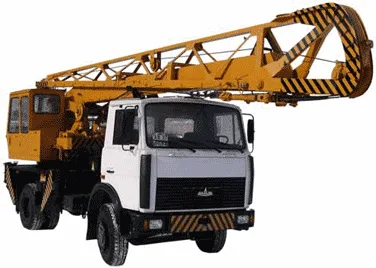

КСТ-5АМ1
Макс. грузоподъёмность5 т
Макс. вылет8 м
Макс. высота подъёма крюка17,6 м
Длина основной стрелы8,8 м
Технические характеристики
| Характеристика | Значение |
|---|---|
| Подъём | |
| Макс. грузоподъёмность | 5 т |
| Грузовой момент | 16,3 т·м |
| Макс. вылет | 8 м |
| Макс. высота подъёма крюка | 17,6 м |
| Стрела | |
| Длина основной стрелы | 8,8 м |
| Скорости | |
| Скорость подъёма груза | 12,5 м/мин |
| Скорость посадки | 0,4 м/мин |
| Частота вращения | 2,05 об/мин |
| Скорость передвижения | 60 км/ч |
| Шасси и двигатель | |
| Базовое шасси | МАЗ-5337А2 МАЗ-533731 |
| Колёсная формула | 4×4 |
| Габариты и масса | |
| Длина | 11 000 мм |
| Ширина | 2 500 мм |
| Высота | 4 000 мм |
| Полная масса крана | 16,4 т |
| Нагрузка на передние колёса | 6 т |
| Нагрузка на колёса тележки | 10,2 т |
О модели
Кран имеет гидравлический привод от насоса, вращающегося от коробки отбора мощности, установленной на коробке перемены передач двигателя автомобиля. Установленный на кране электродвигатель трехфазного переменного тока может быть использован для привода гидронасоса при подключении его к внешней электросети напряжением 380 В частоты 50 Гц, мощностью не менее 15 кВт.
Кран состоит из башни и стрелы установленных на поворотной платформе. В рабочее положение башня и стрела приводятся при помощи гидроцилиндра подъема башни и канатов стрелового оборудования. Грузовая лебедка расположена на основании поворотной платформы. Изменение вылета производится наклоном стрелы при помощи стрелового гидроцилиндра и оттяжек.
