Принципы классификации башенных кранов

Краны башенные могут быть классифицированы с учетом таких параметров, как способ их установки, тип ходового устройства, а также по типу башни или их конструкции. Наконец, башенные краны классифицируют по назначению.

Если брать за основу характеристику назначения, то в данном случае имеется в виду то, где краны будут использоваться: при гидротехническом строительстве, где башенные краны используют для подачи бетона, при гражданском или жилищном строительстве, в промышленной сфере. Башенные краны могут быть предназначены и для работы на полигонах и складах железобетонных изделий.

Если за основу классификации берется тип конструкции башни крана, то краны подразделяются на такие, на которых установлены башни поворотные, и такие, на которых устанавливаются неповоротные башни. Кроме того, различают башни раздвижные, то есть оснащенные телескопическим механизмом, и башни с постоянной длиной.

Опорно-поворотное устройство башни располагается обычно на ходовой корме, но может также располагаться на портале. На него опирается поворотная часть крана, которая состоит из поворотной платформы со стреловой и грузовой лебедкой, из механизма поворота и из плиты противовеса. На поворотной части крана расположена также сама башня с распоркой, стрелой и оголовком.
Краны, оснащенные неповоротной башней, имеют опорно-поворотную часть в верхней части. Их поворотная часть состоит из механизма поворота, стрелы и противовесной консоли, на которую монтируют противовес, служащий для того, чтобы уменьшить изгибающий момент, и лебедки. Лебедка с полиспастом, которая поднимает и опускает верхнюю часть крана во время его монтажа или демонтажа, а также монтажная стойка и плиты балласта располагаются на ходовой раме крана.

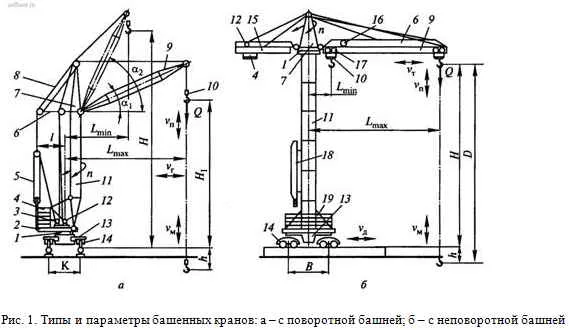

На изображении №1 показаны параметры и типы поворотных и неповоротных башенных кранов.

Краны могут быть классифицированы на основе типов стрел: в этом случае они подразделяются на краны с маневровой подъемной стрелой, с шарнирной сочлененной и балочной стрелами.
Краны , оснащенные подъемной стрелой, представляют собой устройство, в котором крюковая подвеска, то есть приспособление, с помощью которого кран захватывает груз, подвешивается к головным блокам. В таких кранах вылет можно менять за счет поворота самой стрелы по вертикальной оси опорного шарнира: это осуществляется при помощи стреловой лебедки, стрелового полиспаста и расчала.
Краны , оснащенные стрелой балочной, могут менять вылет стрелы путем передвижения стрелы тележки, на которую подвешивается крюковая подвеска, при участии тележечной лебедки и каната по нижним ездовым поясам

Шарнирно-сочлененная стрела соответствующих кранов представляет собой конструкцию из основной и головной части, то есть гуська, соединенных между собой при помощи шарниров. Такая конструкция обычно выполняется в виде балочной, когда вылет регулируется при помощи сочетания подъема стрелы и передвижения грузовой тележки, или подъемной стрелы, когда вылет регулируется подъемом всей части стрелы с подвеской. Груз поднимается и опускается в этом варианте крана крюковой подвеской и грузовым канатом.

Классификация по способу установки выделяет стандартные краны , самоподъемные и передвижные башенные краны . В свою очередь, передвижные краны делятся на автомобильные, рельсовые (самые распространенные), использующие специальные шасси автомобильного типа, а также гусеничные краны и пневмоколесные, что зависит от того, какой тип ходового устройства используется.

У стационарных кранов ходовое устройство отсутствует, поэтому их устанавливают в непосредственной близости от строительства сооружения. Если краны участвуют в строительстве зданий большой высоты, то их прикрепляют прямо к зданию, что повышает их устойчивость и прочность. Такие краны называют приставными, а если краны , прикрепляемые к зданию, являются передвижными, то их называют универсальными.

При строительстве очень высоких зданий или сооружений, которые предполагают наличие монолитного железобетонного или металлического каркаса, используют самоподъемные краны, а каркас в этом случае служит опорой для крана. Такие краны перемещаются вверх по мере того, как растет само здание.

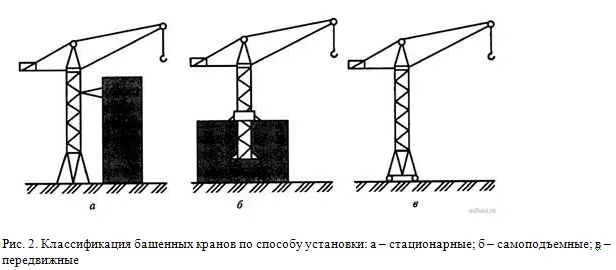

На изображении № 2 показана классификация башенных кранов по способу их установки – стационарные, самоподъемные и передвижные.
